6.4.4 Комплектность поставки кляммера

6.4.41 В комплект поставки кляммера входит:

- основание К-3.2 …. 1 шт.


Рисунок 17 - основание кляммера рядового

- Прижим К-3.1 (окрашенные) …………2 шт.


Рисунок 18 - прижимы кляммера рядового

- Пружина К-3.3 …………….1 шт.


Рисунок 19- пружина кляммера рядового

6.4.42 Материалы комплектующих

- основание (К-3.2)-лист 1,2 (сталь 12Х18Н10Тили 08X18)

- прижим (К-3.1) - лист 1,5 (сталь 12Х18Н10Т или 08X18)

- пружина (К-3.3) - лист 0,5 (сталь 12Х18Н10Т или 08X18)

Допускается замена импортными аналогами: AISI 430 или AISI 439

6.4.43 На поверхностях деталей не должно быть разрывов и трещин.

На торцевых кромках не допускаются заусенцы

Предельные отклонение размеров назначаются согласно ГОСТ 25347-82 (СТ СЭБ 144-88):

охватываемых по h14, охватывающих по Н14, остальных по j10.

Определения термина из разных документов: Комплектность поставки кляммера

6.2.5 Комплектность поставки.

6.2.51 В комплект поставки кронштейна входит:

- стойка и вставка (согласно состава кронштейна)

- паронитовая прокладка Пр-2…………1 шт.


Рисунок 12 - паронитовая прокладка Пр-2

- Шайба специальная Шс-1……………1 шт.


Рисунок 13 - шайба специальная Шс-1

6.2.52 Материалы комплектующих:

Паронитовая прокладка (Пр-2) - паронит ПМБ 2,0 ГОСТ 481-80

Шайба специальная (ШС-1) -лист 2 (сталь 12Х18Н10Т или 08X18 ГОСТ 5632-72)

Допускается замена импортными аналогами: A1SI 430 или AISI 439

6.2.53 На поверхностях деталей не должно быть разрывов и трещин.

На торцевых кромках не допускаются заусенцы

Предельные отклонение размеров назначаются согласно ГОСТ 25347-82 (СТ СЭВ 144-88):

охватываемых по h14, охватывающих по H14, остальных по j10.

Определения термина из разных документов: Комплектность поставки.

6.5.1 Конструкция и состав кляммера концевого


Рисунок 20 - Кляммер концевой

Обозначение кляммера : кляммер концевой K-4-RAL

где: К-4 - марка по спецификации

Определения термина из разных документов: Конструкция и состав кляммера концевого

6.3.2 Механические характеристики зацепа приведены в табл. 9

Определения термина из разных документов: Механические характеристики зацепа

6.4.3 Механические характеристики кляммера приведены в табл. 10

Определения термина из разных документов: Механические характеристики кляммера

6.5.3 Механические характеристики кляммера приведены в табл. 11

Определения термина из разных документов: Механические характеристики кляммера

6.2.4 Механические характеристики кронштейнов КГ приведены в табл.8

Определения термина из разных документов: Механические характеристики кронштейнов КГ

6.5.2 Основные параметры и размеры кляммера в сборе


1- пружина (К-4.2) . 2- корпус (К-4.1)

Рисунок 21 - Кляммер концевой в сборе

Не допускаются заусенцы и забоины на кромках корпуса и пружины

Определения термина из разных документов: Основные параметры и размеры кляммера в сборе

6.8.1 Основные параметры и размеры.


Рисунок 26 - икля

Не допускаются заусенцы на кромках икли.

Предельные отклонение размеров назначаются согласно ГОСТ 25347-82 (СТ СЭВ 144-88):

охватываемых по h14, охватывающих по H14, остальных по j10.

Масса икли 0,028 кг

6.8.2 Обозначение икли: икля И-1

Определения термина из разных документов: Основные параметры и размеры.

6.2.3 Параметры вставок Вг-1


Рисунок 11 - вставка Вг-1

Определения термина из разных документов: Параметры вставок Вг-1

6.2.2 Параметры стоек Сг-1

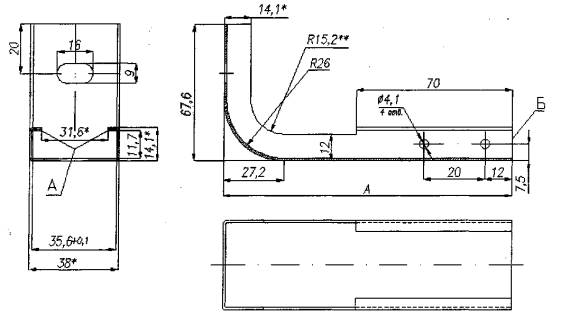

Рисунок 10 - стойка Сг-1

На кромках А и торце Б не допускаются заусенцы, забоины и вмятины

В области гиба на ребро R15,2** допускаются гофры и деформированные потертости.

Предельные отклонение размеров назначаются согласно ГОСТ 25347-82 (СТ СЭВ 144-88):

охватываемых по h14, охватывающих по Н14 остальных по j10.

__________

* Размеры для справок

Определения термина из разных документов: Параметры стоек Сг-1

6.1.1 Типы кронштейнов

Кронштейны изготавливаются двух типов: КС-3 со вставкой Вс-1 и стойкой Сс-1


Рисунок 1 - КС-3

Определения термина из разных документов: Типы кронштейнов
